Símbolo electrónico
Los símbolos electrónicos se utilizan ampliamente para representar los componentes de los circuitos electrónicos. El propósito de este artículo es representar a todos ellos y servir de lista o "diccionario".
Esquema de un montaje de emisor común
Símbolos
Componentes pasivos
 |
 |
 |
 |
| Resistencia eléctrica (norma americana) |
Resistencia eléctrica (norma europea) |
Inductancia propia o bobina |
Condensador |
 |
 |
 |
 |
| Potenciómetro (symbole américain) |
Potenciómetro (symbole européen) |
Condensador polarizado | Condensador electrolítico |
 |
 |
 |
 |
| Resistencia variable Reostato |
Resistencia ajustable Trimmer |
Condensador variable | Condensador ajustable Trimmer |
 – |
+ |
 |
 |
| Termistancia Termistancia NTC |
Termistancia Termistancia PTC |
Fotorresistencia LDR |
Varistancia VDR |
 |
|||
| Resistencia térmica | Resistencia no inductiva | Interruptor de lengüeta flexible ILF |
Cavalier (strap) |
 |
 |
 |
 |
| Transformador | Transformador reductor |
Transformador elevador |
Transformador con salida central |
 |
 |
 |
 |
 |
 |
 | |
| Autotransformador | Transformador FI | Bobina de parada (amortiguador) | |
.svg.png.webp) |
 |
 |
|
| Antena | Tierra | Cuarzo | |
 |
 | ||
| Micrófono | Auricular | Auriculares | Altavoz |
 |
 |
||
| Jack monofónico/estéreo | Mensáfono Zumbador o beeper |
Tono de llamada | Alarma |
Componentes activos
Transistores
.svg.png.webp) |
.svg.png.webp) |
.svg.png.webp) | |
| Transistor NPN | Transistor PNP | Transistor NPN colector conectado a la carcasa | |
 |
 |
 |
|
| Montaje Darlington NPN |
Fototransistor | Optoacoplador (optoaislador) |
|
.svg.png.webp) |
.svg.png.webp) |
.svg.png.webp) |
.svg.png.webp) |
| Transistor uniunión UJT canal N |
Transistor uniunión UJT canal P |
Transistor IGBT IGBT N de enriquecimiento |
Transistor IGBT IGBT N de agotamiento |
 |
 |
 |
 |
| Transistor JFET canal N | MOSFET de enriquecimiento tipoN |
MOSFET de enriquecimiento tipo N (estilo simplificado) |
MOSFET de empobrecimiento type N |
 |
 |
 |
 |
| Transistor JFET canal P | MOSFET de enriquecimiento tipo P |
MOSFET de enriquecimiento type P (estilo simplificado) |
MOSFET de empobrecimiento tipo P |
Generadores, interruptores, otros
 |
 |
 |
.svg.png.webp) |
| Generador de tensión | Generador de corriente | Fuente de voltaje DC | Fuente de voltaje CA |
 |
 |
 |
|
| Acumulador simple | Batería de acumuladores | Polaridad | |
 |
 |
 |
 |
| Interruptor | Interruptor tipo normalmente abierto |
Interruptor tipo normalmente cerrado |
Inversor |
 |
 |
 |
 |
| Interruptor bipolar | Permutador | Inversor doble | Relé electromecánico |
 |
 |
 |
 |
| Fusible | Luz indicadora (Neón) |
Lámpara | Lámpara de incandescencia |
 |
 |
||
| Motor eléctrico | Electrólisis | Galvanómetro | Osciloscopio |
 |
 |
 |
 |
| Voltímetro | Amperímetro | Óhmetro | Vatímetro |
 |
 |
 |
.svg.png.webp){kind=small} |
| Cruce de hilos no conectados |
Cruce de hilos connectados |
Hilos conectados Derivación |
Masa |
 |
 |
 |
|
| Protección Clase III Muy baja tensión |
Protección Clase II Doble aislamiento |
Protección Clase I Puesta a tierra |
Punto equipotencial (tierra) |
Circuitos integrados
 |
 |
 |
 |
| Regulador de tensión | Regulador de tensión | Amplificador operacional AOP (símbolo americano) |
Amplificador operacional AOP (símbolo europeo) |
| Amplificador (símbolo general) |
Amplificador audio | ||
Circuitos Lógicos
 |
 |
 |
 |
| Medio sumador | Sumador completo | Sumador completo | Disparador Schmitt |
 |
 |
 |
 |
| Unidad aritmético lógica UAL o ALU |
Multiplexor 2 a 1 | Multiplexor 4 a 1 | Búfer de tres estados |
 |
 | ||

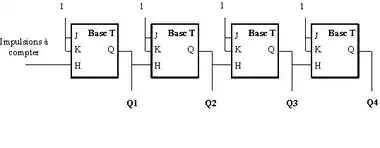

| Contador binario asíncrono | Contador binario síncrono | ||
Puertas Lógicas (ANSI)
 |
 |
 |
 |
| Puerta SI Buffer |
Puerta OR OR |
Puerta AND AND |
Puerta OR-exclusiva XOR |
 |
 |
 |
 |
| Puerta NO NOT |
Puerta NO-O NOR |
Puerta NO-Y NAND |
Puerta NO-O exclusiva XNOR |
Puertas Lógicas (IEC)
 |
 |
 |
 |
| Puerta SI Buffer |
Puerta OR OR |
Puerta AND AND |
Puerta OR-exclusiva XOR |
 |
 |
 |
 |
| Puerta NO NOT |
Puerta NO-O NOR |
Puerta NO-Y NAND |
Puerta NOR-exclusiva (XNOR) XNOR |
Puertas Lógicas (DIN)
 |
 |
 |
 |
| Puerta SI Buffer |
Puerta OR OR |
Puerta AND AND |
Puerta OR-exclusiva XOR |
 |
 |
 |
 |
| Puerta NO NOT |
Puerta NO-O NOR |
Puerta NO-Y NAND |
Puerta NOR-exclusiva (XNOR) XNOR |
_Flip-flop.svg.png.webp)
_Flip-flop.svg.png.webp)
_Symbol.svg.png.webp)
_Symbol.svg.png.webp)
Tubos electrónicos
 |
 |
 |
 |
| Diodo | Triodo | Tetrodo | Pentodo |
| a k f |
, ánodo , cátodo , filamento |
a g1 k f |
, ánodo , rejilla de control , cátodo , filamento |
a g2 g1 k f |
, ánodo , rejilla de pantalla , rejilla de control , cátodo , filamento |
a g3 g2 g1 k f |
, ánodo , rejilla de parada , rejilla de pantalla , rejilla de control , cátodo , filamento |
 |
 |
 |
 |
| Héxodo | Héptodo | Óctodo | Amplificador audio de potencia push-pull |
| a g4 g3 g2 g1 k f |
, ánodo , rejilla de pantalla , rejilla de control , rejilla de pantalla , rejilla de control , cátodo , filamento |
a g5 g4 g3 g2 g1 k f |
, ánodo , grille d'arrêt , rejilla de pantalla , rejilla de control , rejilla de pantalla , rejilla de control , cátodo , filamento |
a g6 g5 g4 g3 g2 g1 k f |
, ánodo , grille d'arrêt , rejilla de pantalla , rejilla de control , rejilla de pantalla , ánodo auxiliar , rejilla de control , cátodo , filamento |
